Motoreigenschaften
Modell Anlaufzeit
(bei blockiertem Läufer) 		Spannung V Frequenz Hz Anlaufmoment mN.m Max. Leistung W Geschwindigkeit bei max. Leistung r/min Drehmoment bei max. Leistung mN.m Kondensator μF
2TK3GN-A 5 min kontinuierlich 110 50 69 3.2 750 41 7.0/250
60 25 1.3 16
5 min kontinuierlich 110 60 69 3.2 900 37 6.0/250
60 25 1.3 11
2TK3GN-C 5 min kontinuierlich 220 50 69 3.2 750 41 1.5/450
140 25 1.2 16
5 min kontinuierlich 220 60 69 3.2 900 37 1.2/450
140 25 1.2 11
3TK6GN-A 5 min kontinuierlich 110 50 134 6.0 750 80 8.0/250
60 68 2.5 36
5 min kontinuierlich 110 60 134 6.5 900 74 7.0/250
60 68 2.8 30
3TK6GN-C 5 min kontinuierlich 220 50 134 6.0 750 80 2.0/450
140 68 2.5 36
5 min kontinuierlich 220 60 134 6.5 900 74 1.5/450
140 68 2.8 30
4TK10GN-A 5 min kontinuierlich 110 50 235 10 750 127 10.0/250
60 74 3.0 46
5 min kontinuierlich 110 60 25 10 900 127 8.0/250
60 69 3.0 38
4TK10GN-C 5 min kontinuierlich 220 50 265 10 750 127 2.5/450
140 98 3.0 46
5 min kontinuierlich 220 60 225 10 900 127 2.0/450
140 90 3.0 38
5TK20GN-A 5 min kontinuierlich 110 50 363 20 750 224 15.0/250
60 137 6.0 76
5 min kontinuierlich 110 60 294 26 900 216 12.0/250
60 108 6.0 64
5TK20GN-C 5 min kontinuierlich 220 50 363 20 750 224 3.5/450
140 137 6.0 76
5 min kontinuierlich 220 60 294 26 900 216 3.0/450
140 108 6.0 64
Getriebemotor - DrehmomentübersichtAkzeptierte Drehmomenteinheit: N.m
Motorleistung (Planetenradwelle) Getriebekopf Übersetzungsverhältnis
3W 2GN()K 3, 3.6, 5, 6, 7.5, 9, 10, 12.5, 15, 18, 20, 25, 30, 36, 40, 50, 60, 75, 90, 100, 120, 150, 180, 200
2GN10XK (zwischenliegender Getriebekopf)
6W 3GN()K 3, 3.6, 5, 6, 7.5, 9, 10, 12.5, 15, 18, 20, 25, 30, 36, 40, 50, 60, 75, 90, 100, 120, 150, 180, 200
3GN10XK (zwischenliegender Getriebekopf)
10W 4GN()K 3, 3.6, 5, 6, 7.5, 9, 10, 12.5, 15, 18, 20, 25, 30, 36, 40, 50, 60, 75, 90, 100, 120, 150, 180, 200
4GN10XK (zwischenliegender Getriebekopf)
20W 5GN()K 3, 3.6, 5, 6, 7.5, 9, 10, 12.5, 15, 18, 20, 25, 30, 36, 40, 50, 60, 75, 90, 100, 120, 150, 180, 200
5GN10XK (zwischenliegender Getriebekopf)

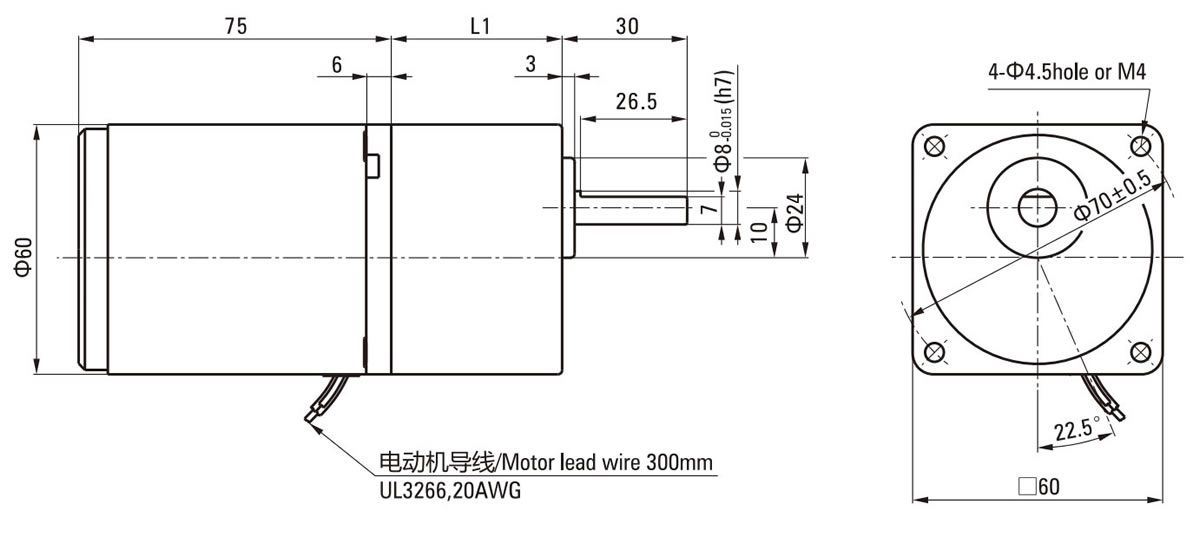

60mm 3W Torquemotor
Download Unterladen
60mm 3W Torquemotor
L1=41.5

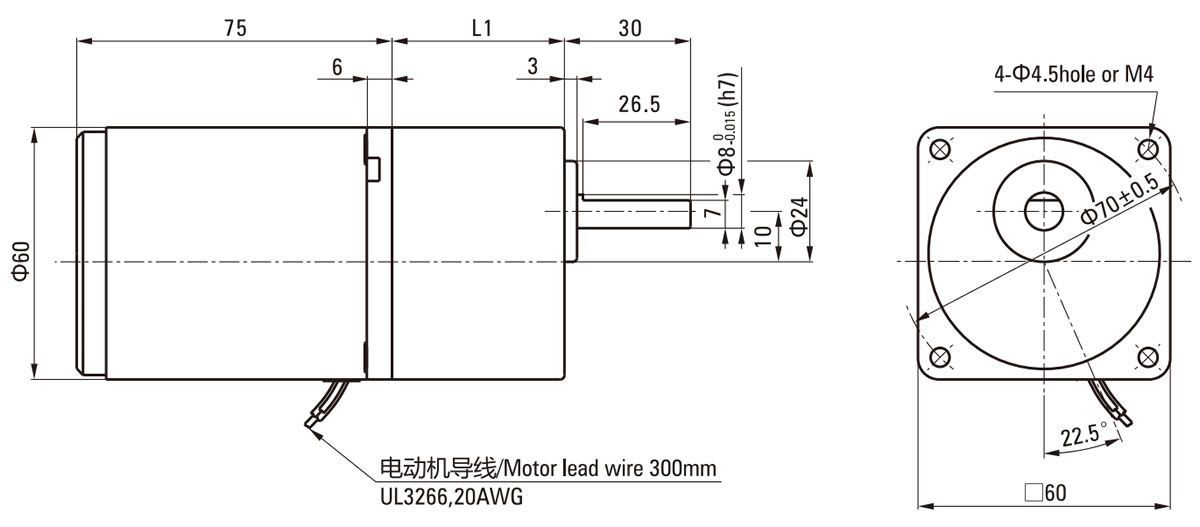

70mm 6W Torquemotor
Download Unterladen
70mm 6W Torquemotor
L1=42mm
80mm 10W Torquemotor
Download Unterladen
80mm 10W Torquemotor
L1=43.5mm
90mm 20W Torquemotor
Download Unterladen
90mm 20W Torquemotor
L1=60mm
Anwendungen
  • Lebensmittel- und Getränkeindustrie: Würstchengrill, Abdichtungsmaschinen für chinesischen Milchtee, Eismaschinen, automatische Teeröster, Fleischwölfe.
  • Verpackungsmaschinen: Schachtelverschließer, Verpackungsmaschinen (für Kraftpapier).
  • Halbleiter Herstellung: Präzise Handhabung und Montage von elektrischen Werkstücken.
  • Akkuherstellung: Bearbeitungssysteme für Lithium-Ion-Akkus.
  • Logistik: Fördersysteme für Lagerlogistig.
  • Druck und Bindung: Druckmaschinen für Kunststoffbecher, Industriedrucker, Papier-Handlingsysteme.
  • Holzbearbeitungsmaschinen: Biegemaschinen, Sägemaschinen, automatische Produktionslinien zur Holzbearbeitung.
  • Textilindustrie: Textilproduktionsmaschinen.
  • Viehbestand-Kontrolle: Entmistungssysteme, Schweinefarm-Ausrüstung, Futtersysteme.
  • Inspektionssysteme: Prüfgeräte und Inspektionsmaschinen.
  • Entstaubungsanlagen: Industriefähige Entstaubungsanlagen.
  • Spritzgießen: Hilfssysteme für Spritzgießmaschinen.
  • Zugangskontrolle: Vereinzelungsanlagen, Gittertüren.
