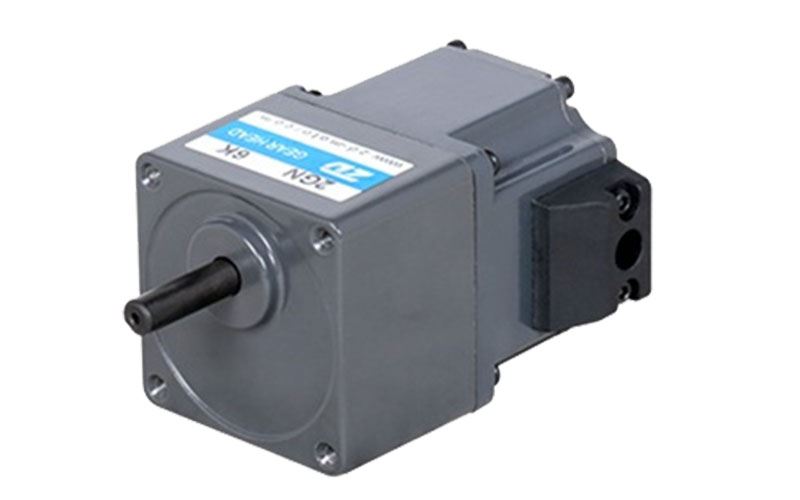

25W (geschmeidiger Betrieb bei 24VDC/36VDC/48VDC)
| Nennleistung (kontinuierlich) | W | 25(15W/25W) | ||||
| Nenngeschwindigkeit | r/min | 3000 | ||||
| Nenndrehmoment | N.m | 0.08 | ||||
| Max. Anlaufdrehmoment | N.m | 0.12 | ||||
| Rotor Trägheitsmoment | J: X10⁴kg.m² | 0.042 | ||||
| Geschwindigkeitskontrollbereich | RPM | 200～3000 | ||||
| Übersetzungsrate | Belastung | unter ±1%: Kondition 0~Nenndrehmoment, Nenngeschwindigkeit, Nennspannung, Raumtemperatur | ||||
| Spannung | unter ±1%: Kondition Nennspannung ±10%, Nenngeschwindigkeit, Nennbelastung, Raumtemperatur | |||||
| Temperatur | unter ±1%: Kondition Raumtemperatur -10℃~+40℃, Nenngeschwindigkeit, Nennbelastung, Nennspannung | |||||
| Stromzufuhr | Nennspannung | Einphasen 110V | Einphasen 220V | 24VDC (Optional 36VDC/48VDC) | ||
| Spannung Toleranzbereich | ±10% | |||||
| Frequenz | 50/60 | / | ||||
| Frequenztoleranzbereich | ±5% | |||||
| Nennstrom | 1.0 | 0.6 | 1.7 | |||
| Max. Momentanstrom | A | 2.0 | 1.2 | 2.6 | ||

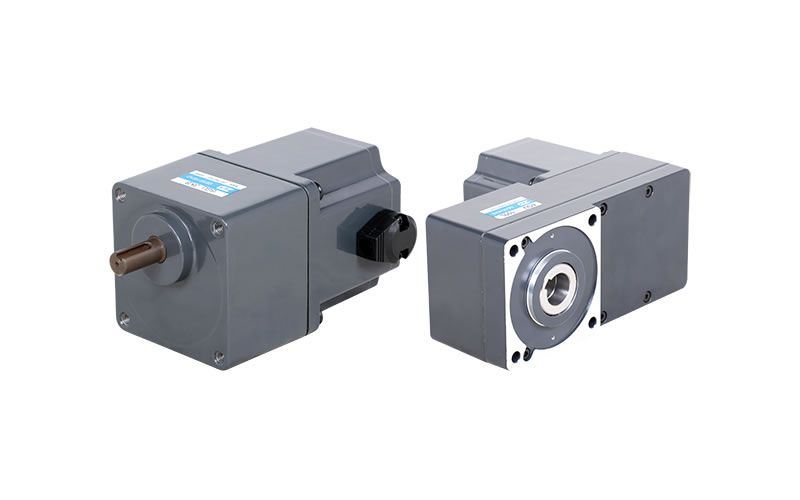

40W (geschmeidiger Betrieb bei 24VDC/36VDC/48VDC)
Spannung Toleranzbereich
| Nennstrom (kontinuierlich) | W | 40(40W) | ||||
| Nenngeschwindigkeit | r/min | 3000 | ||||
| Nenndrehmoment | N.m | 0.127 | ||||
| Max. Nenndrehmoment | N.m | 0.191 | ||||
| Rotor Trägheitsmoment | J: X10⁴kg.m² | 0.082 | ||||
| Geschwindigkeitskontrollbereich | RPM | 200～3000 | ||||
| Übersetzungsrate | Belastung | unter ±1%: Kondition 0~Nenndrehmoment, Nenngeschwindigkeit, Nennspannung, Raumtemperatur | ||||
| Spannung | unter ±1%: Kondition Nennspannung ±10%, Nenngeschwindigkeit, Nennbelastung, Raumtemperatur | |||||
| Temperatur | unter ±1%: Kondition Raumtemperatur -10℃~+40℃, Nenngeschwindigkeit, Nennbelastung, Nennspannung | |||||
| Stromzufuhr | Nennspannung | 24VDC (Optional 36VDC/48VDC) | ||||
| Spannung Toleranzbereich | ±10% | |||||
| Frequenz | 50/60 | |||||
| Frequenztoleranzbereich | ±5% | |||||
| Nennstrom | 1.7 | 1.0 | 3.7 | |||
| Max. Momentanstrom | A | 3.3 | 1.9 | 5.6 | ||

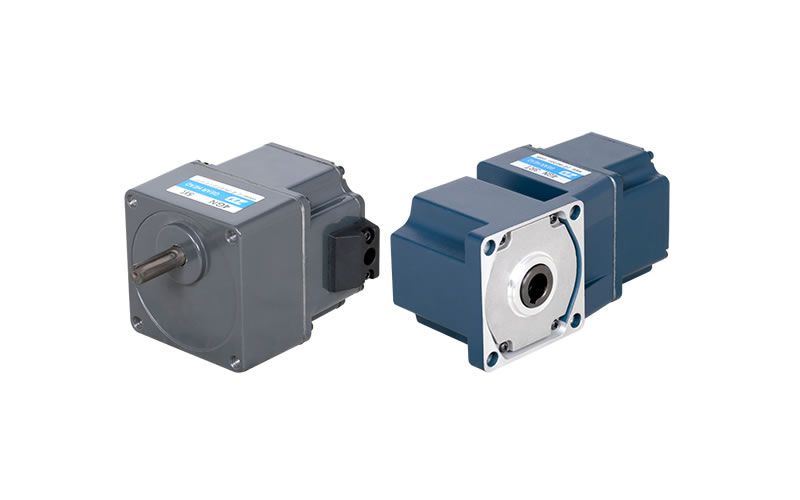

60W (geschmeidiger Betrieb bei 24VDC/36VDC/48VDC)
Spannung Toleranzbereich
| Nennstrom (kontinuierlich) | W | 60(40W/60W) | ||||
| Nenngeschwindigkeit | r/min | 3000 | ||||
| Nenndrehmoment | N.m | 0.191 | ||||
| Max. Nenndrehmoment | N.m | 0.287 | ||||
| Rotor Trägheitsmoment | J: X10⁴kg.m² | 0.082 | ||||
| Geschwindigkeitskontrollbereich | RPM | 200～3000 | ||||
| Übersetzungsrate | Belastung | unter ±1%: Kondition 0~Nenndrehmoment, Nenngeschwindigkeit, Nennspannung, Raumtemperatur | ||||
| Spannung | unter ±1%: Kondition Nennspannung ±10%, Nenngeschwindigkeit, Nennbelastung, Raumtemperatur | |||||
| Temperatur | unter ±1%: Kondition Raumtemperatur -10℃~+40℃, Nenngeschwindigkeit, Nennbelastung, Nennspannung | |||||
| Stromzufuhr | Nennspannung | Einphasen 110V | Einphasen 220V | 24VDC (Optional 36VDC/48VDC) | ||
| Spannung Toleranzbereich | ±10% | |||||
| Frequenz | 50/60 | |||||
| Frequenztoleranzbereich | ±5% | |||||
| Nennstrom | 1.7 | 1.0 | 3.7 | |||
| Max. Momentanstrom | A | 3.3 | 1.9 | 5.6 | ||
60W(geschmeidiger Betrieb bei 24VDC/36VDC/48VDC)
| Nennstrom (kontinuierlich) | W | 60(40W/60W) | |||
| Nenngeschwindigkeit | r/min | 3000 | |||
| Nenndrehmoment | N.m | 0.191 | |||
| Max. Nenndrehmoment | N.m | 0.287 | |||
| Rotor Trägheitsmoment | J: X10⁴kg.m² | 0.082 | |||
| Geschwindigkeitskontrollbereich | RPM | 200～3000 | |||
| Übersetzungsrate | Belastung | unter ±1%: Kondition 0~Nenndrehmoment, Nenngeschwindigkeit, Nennspannung, Raumtemperatur | |||
| Spannung | unter ±1%: Kondition Nennspannung ±10%, Nenngeschwindigkeit, Nennbelastung, Raumtemperatur | ||||
| Temperatur | unter ±1%: Kondition Raumtemperatur -10℃~+40℃, Nenngeschwindigkeit, Nennbelastung, Nennspannung | ||||
| Stromzufuhr | Nennspannung | Einphasen 110V | Einphasen 220V | 24VDC (Optional 36VDC/48VDC) |
|
| Spannung Toleranzbereich | ±10% | ||||
Spannung Toleranzbereich
| Nennstrom (kontinuierlich) | W | 120(60W/90W/120W) | ||||
| Nenngeschwindigkeit | r/min | 3000 | ||||
| Nenndrehmoment | N.m | 0.382 | ||||
| Max. Nenndrehmoment | N.m | 0.573 | ||||
| Rotor Trägheitsmoment | J: X10⁴kg.m² | 0.250 | ||||
| Geschwindigkeitskontrollbereich | RPM | 200～3000 | ||||
| Übersetzungsrate | Belastung | unter ±1%: Kondition 0~Nenndrehmoment, Nenngeschwindigkeit, Nennspannung, Raumtemperatur | ||||
| Spannung | unter ±1%: Kondition Nennspannung ±10%, Nenngeschwindigkeit, Nennbelastung, Raumtemperatur | |||||
| Temperatur | unter ±1%: Kondition Raumtemperatur -10℃~+40℃, Nenngeschwindigkeit, Nennbelastung, Nennspannung | |||||
| Stromzufuhr | Nennspannung | Einphasen 110V | Einphasen 220V | 24VDC (Optional 36VDC/48VDC) | ||
| Spannung Toleranzbereich | ±10% | |||||
| Frequenz | 50/60 | |||||
| Frequenztoleranzbereich | ±5% | |||||
| Nennstrom | 3.5 | 2.0 | 6.8 | |||
| Max. Momentanstrom | A | 7.0 | 4.5 | 13.0 | ||
Spannung Toleranzbereich
| Nennstrom (kontinuierlich) | W | 200(200W/400W) | ||||
| Nenngeschwindigkeit | r/min | 3000 | ||||
| Nenndrehmoment | N.m | 0.636 | ||||
| Max. Nenndrehmoment | N.m | 0.955 | ||||
| Rotor Trägheitsmoment | J: X10-4kg.2 | 0.460 | ||||
| Geschwindigkeitskontrollbereich | RPM | 200-2500 RPM bei hoher Spannung (200-3000RPM bei niedriger Spannung) | ||||
| Übersetzungsrate | Belastung | unter ±1%: Kondition 0~Nenndrehmoment, Nenngeschwindigkeit, Nennspannung, Raumtemperatur | ||||
| Spannung | unter ±1%: Kondition Nennspannung ±10%, Nenngeschwindigkeit, Nennbelastung, Raumtemperatur | |||||
| Temperatur | unter ±1%: Kondition Raumtemperatur -10℃~+40℃, Nenngeschwindigkeit, Nennbelastung, Nennspannung | |||||
| Stromzufuhr | Nennspannung | Einphasen 110V | Einphasen 220V | 24VDC (Optional 36VDC/48VDC) | ||
| Spannung Toleranzbereich | ±10% | |||||
| Frequenz | 50/60 | |||||
| Frequenztoleranzbereich | ±5% | |||||
| Nennstrom | 4.7 | 2.4 | 7.5 | |||
| Max. Momentanstrom | A | 9.0 | 4.8 | 11.5 | ||
